Электроснабжение —
прямо в AutoCAD

От подстанции до здания. От ввода до розетки.

Единая расчётная модель объекта в DWG. Нагрузки, щиты, кабельные линии, трассы и проверки по нормам связаны между собой и пересчитываются при изменении исходных данных.

1 DWGмодель, расчёты и чертежи в одном файле
9 методикрасчёт с формулой и пунктом нормы
2018–2026AutoCAD, Windows 10 и 11
IN + OUTздание и наружные сети

Два раздела. Одна граница.

IN — внутри объекта. OUT — снаружи.

Граница — ввод в здание. SHINA 2 ставит оба раздела одной установкой; какие из них работают — отмечено в ключе. Ключ один.

SHINA IN

Электроустановки зданий

От ввода до розетки

Жилые, общественные и производственные здания: от шин ТП и вводно-распределительных устройств до групповых сетей, освещения и рабочей документации.

  • Расчёт нагрузок
  • Щиты и группы
  • План и трассы
  • Кабельные лотки

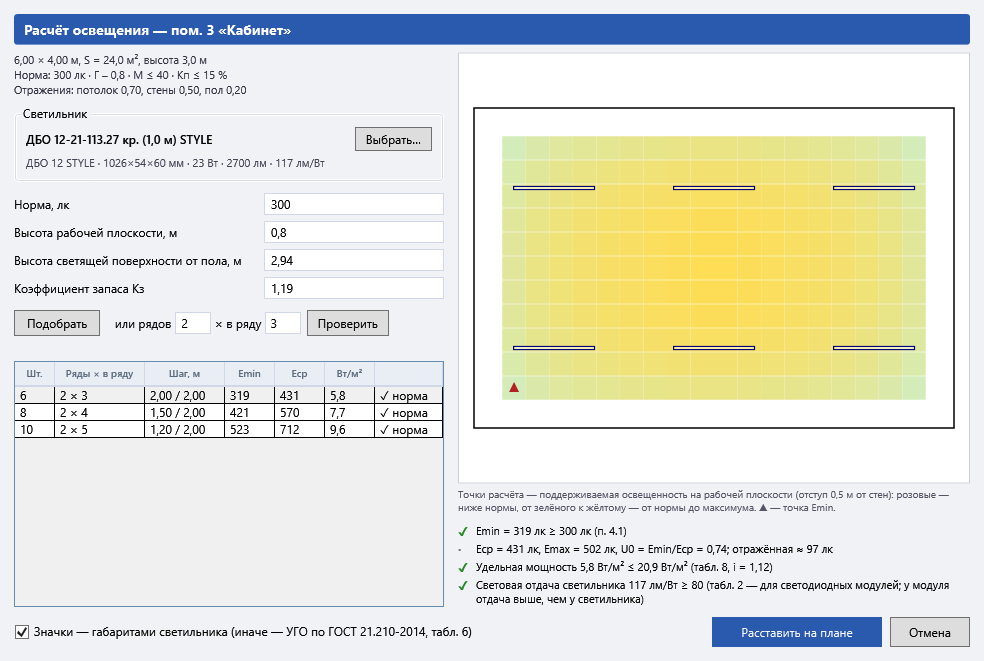

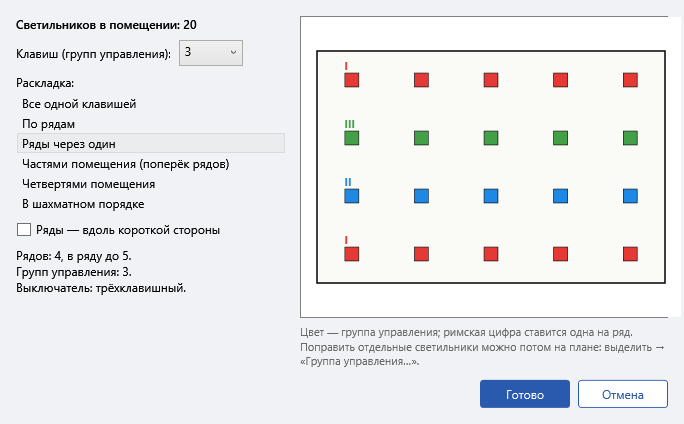

  • Освещение
  • Токи КЗ
  • Спецификация
  • Схемы и документы
  • 3D-модель

Бета-версия

SHINA OUT

Наружные сети

От подстанции до здания

Наружные сети электроснабжения. В бета-версии — воздушные линии 0,38 кВ с самонесущими изолированными проводами: трасса, опоры, вводы, электрический расчёт, спецификации. Состав расширяется.

  • Трасса и опоры
  • Вводы в здания
  • Расчёт линий
  • Выбор сечений
  • Расчётная схема
  • Спецификации и ведомости

Бета-версия

Проектируй быстрее

Быстрее. Проще. Точнее.

Расчёты, пересчёты и оформление выполняет система. Инженер принимает решения.

Срок

Корректировка — без повторного расчёта

Изменение мощности, состава или расположения электроприёмников пересчитывает нагрузки групп и щитов, сечения, аппараты защиты, потери напряжения и токи КЗ. Схемы, таблицы и журналы формируются из той же модели.

Процесс

Расчёт и чертёж — одна модель

Расчётная часть, планы, схемы и текстовые документы ведутся в AutoCAD. Данные вводятся один раз и используются во всех документах комплекта.

Качество

Проверка по нормам — на каждой линии

Каждая линия проверяется от шин трансформатора до электроприёмника: потеря напряжения, ток однофазного КЗ и время отключения, отключающая способность, селективность. Отклонение фиксируется в протоколе с требованием и пунктом нормы.

Корректировка исходных данных

Задание изменилось. Проект пересчитан.

Типовая ситуация: технологи скорректировали мощность оборудования. Объём работ в традиционном процессе и в SHINA.

Традиционный процесс

  1. Пересчёт нагрузки группы, щита и ввода
  2. Проверка аппарата защиты и сечения кабеля
  3. Пересчёт потери напряжения по цепочке до ТП
  4. Пересчёт токов КЗ, проверка времени отключения
  5. Корректировка однолинейной схемы и таблицы нагрузок
  6. Корректировка кабельного журнала и выносок на плане
  7. Сверка документов комплекта между собой

SHINA

  1. Изменить параметр электроприёмника
  2. Проверить по протоколу, какие условия перестали выполняться
  3. Обновить документы комплекта

Нагрузки, сечения, аппараты защиты, потери напряжения, токи КЗ, выноски и таблицы пересчитываются из единой модели. Источник данных один — расхождений между расчётом и чертежом не возникает.

Принципы

Одна модель. Один файл. Одна среда.

01

Проект — в одном DWG

Модель объекта хранится в чертеже. Отдельной базы данных и сопутствующих файлов нет: проект передаётся и архивируется одним файлом.

02

Связанная расчётная модель

Электроприёмник, группа, щит, питающая линия и источник связаны. Изменение параметра на любом уровне пересчитывает зависимые величины по всей цепочке.

03

Работа в среде AutoCAD

Лента, палитра и диалоговые окна. Командная строка не требуется, отдельного приложения и обмена файлами нет.

04

Прозрачный расчёт

Для каждой величины приведены формула с подстановкой, нормативное требование и пункт документа. Допущения и недостающие данные отмечаются отдельно.

05

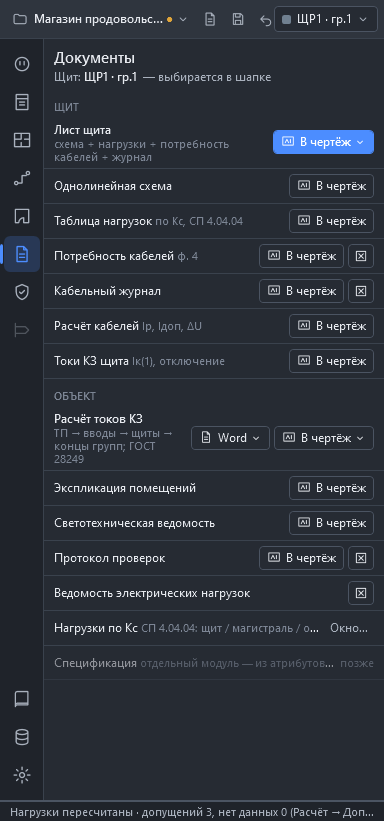

Документация из модели

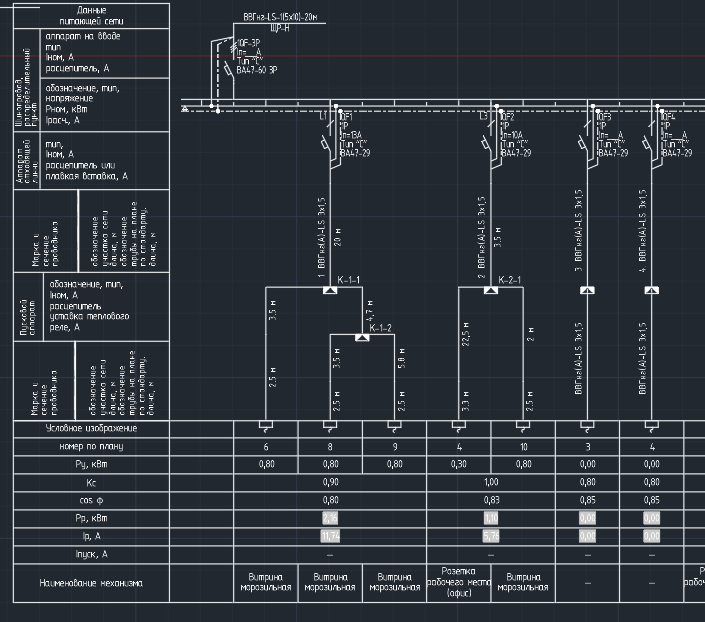

Однолинейные схемы, таблицы нагрузок, кабельный журнал, листы с основной надписью и PDF формируются из расчётных данных, а не оформляются вручную.

06

Объёмная модель

Помещения, оборудование на отметках установки, трассы и спуски — в 3D, для контроля высот и прокладки.

Проверяемость

Каждая цифра — с обоснованием.

Протокол проверок охватывает сеть от трансформаторной подстанции до конечного электроприёмника. По каждой проверке приведены расчётное значение, требование и основание.

  • Расчётное значениес подстановкой исходных данных
  • Нормативное требованиедопустимое значение или условие
  • Основаниедокумент, пункт, таблица
  • Заключениевыполняется, не выполняется, недостаточно данных, принято допущение

SHINA — инструмент инженера. Результаты расчётов подлежат проверке проектировщиком.

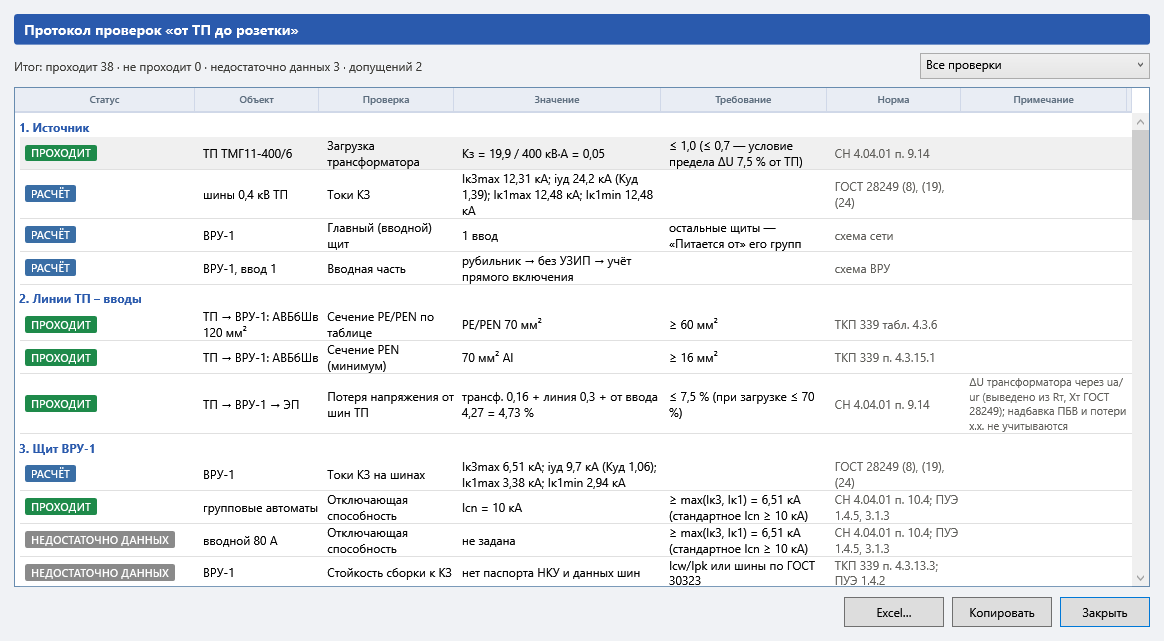

Окно протокола проверок: статус, объект, проверка, значение, требование, норма
Протокол проверок SHINA-IN: расчётное значение, требование, пункт нормы, заключение

Порядок работы

От нагрузок до листов. Пять этапов.

Последовательность работы в SHINA-IN. Модель допускает возврат к любому этапу: зависимые расчёты обновляются.

Нагрузки

Перечень электроприёмников: ручной ввод, база типовых, импорт из Excel, задание технологов с плана.

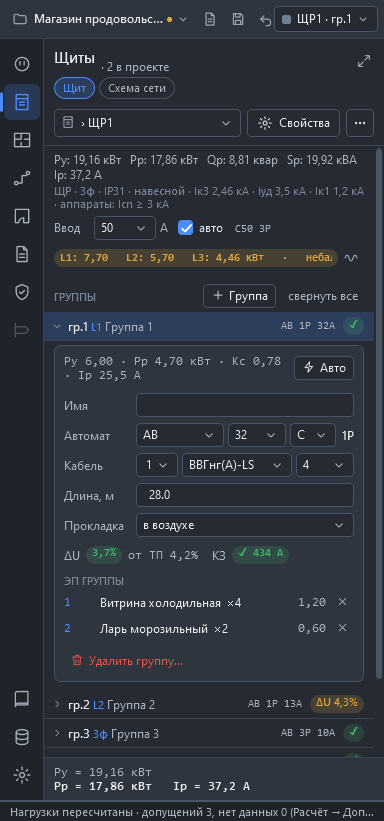

Щиты

Распределение по группам и фазам, выбор аппаратов защиты и кабелей, схема питания от ТП.

План

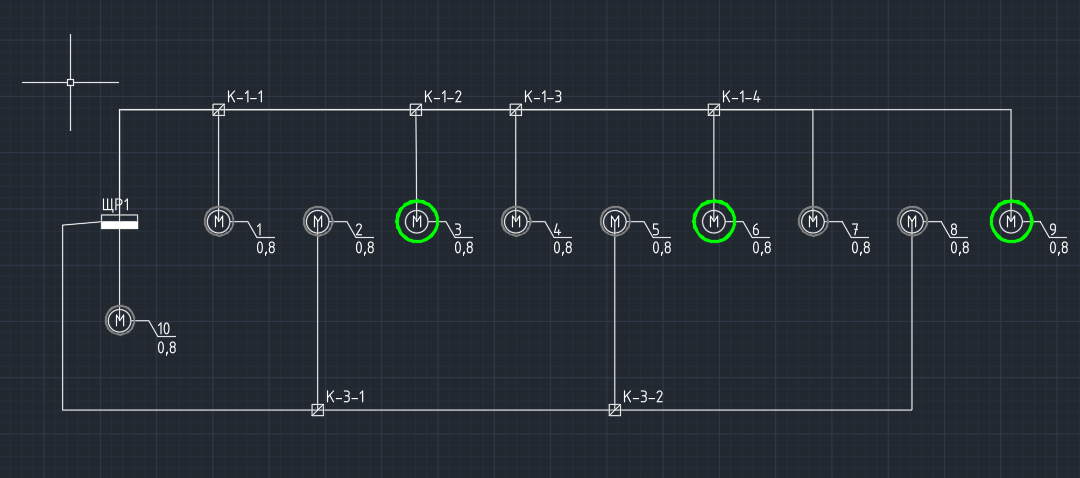

Подложка, помещения, расстановка оборудования и щитов, трассы с ответвительными коробками.

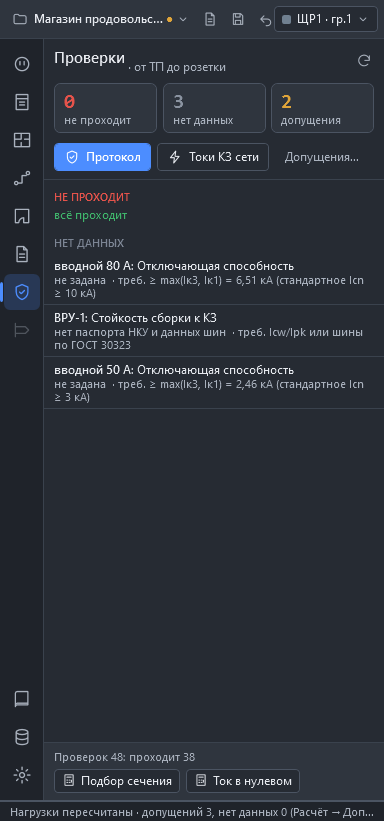

Проверки

Потери напряжения, токи КЗ, автоматическое отключение питания, селективность — протоколом.

Документы

Схемы, таблицы, кабельный журнал, листы — в чертёж, Excel, Word и PDF.

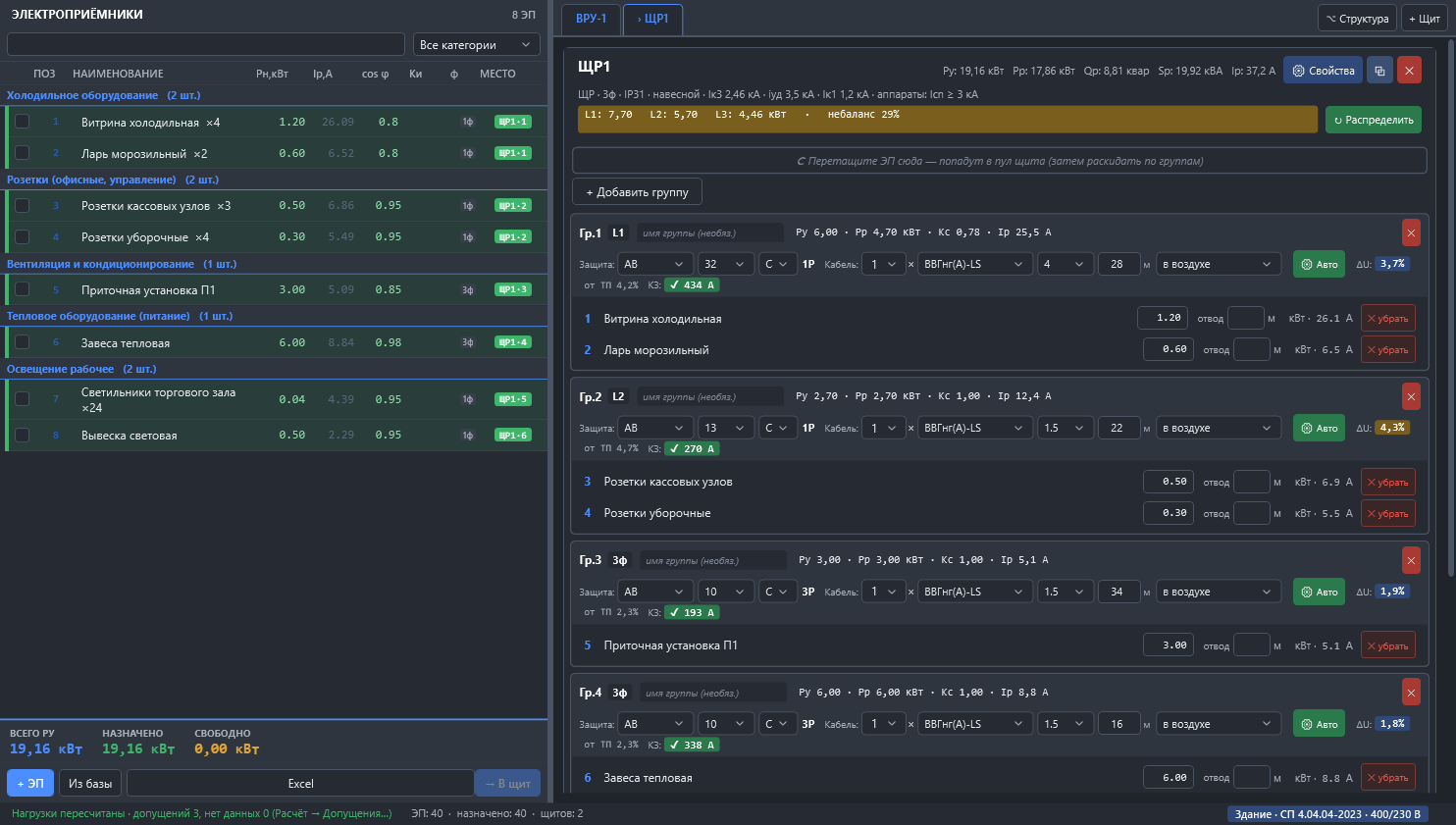

Интерфейс

Рабочий интерфейс.

Видео: работа в программе по этапам

Кому

Проектируют. Проверяют. Монтируют. Эксплуатируют.

Одна модель электроустановки — на всех этапах жизни объекта.

Проектируют

Проектировщики электроснабжения

Расчётная модель, планы, схемы и документы комплекта — из одних исходных данных. Корректировка задания не требует повторного расчёта.

Проверяют

ГИП, главные специалисты, эксперты

Протокол проверок по всей сети: расчётное значение, требование, пункт нормы. Контроль проектных решений, а не арифметики.

Монтируют

Монтажные и проектно-монтажные организации

Кабельный журнал, потребность кабелей по трассам с плана, объёмная модель с отметками установки оборудования.

Эксплуатируют

Энергетики предприятий и службы эксплуатации

Реконструкция и подключение новых нагрузок: проверка действующих линий и аппаратов защиты по току, потере напряжения и условиям отключения.

Нормативная база

Расчёты — по нормам Республики Беларусь.

Методики и пункты — на странице продукта.

СП 4.04.04-2023нагрузки жилых и общественных зданий

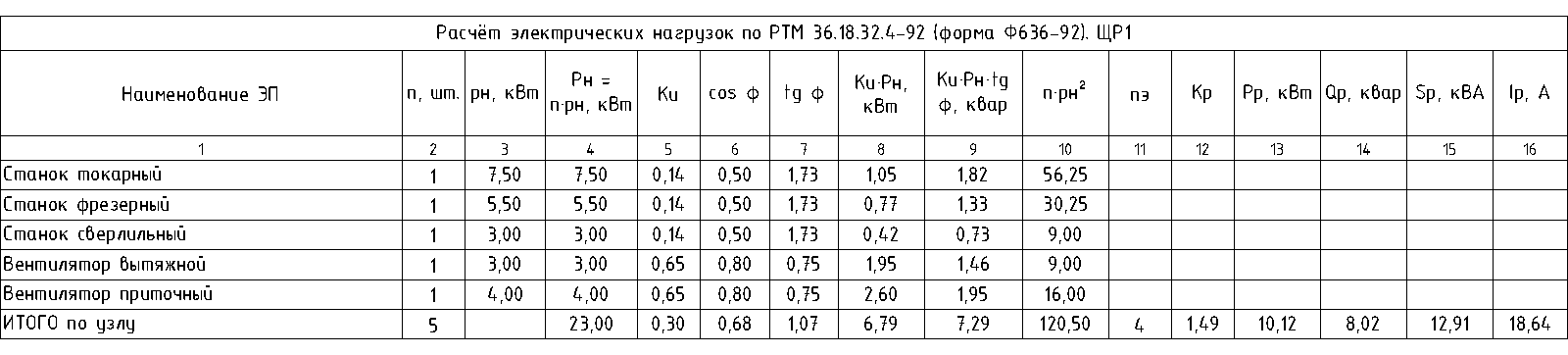

РТМ 36.18.32.4-92нагрузки производственных объектов
ГОСТ 28249-93токи короткого замыкания до 1 кВ
ТКП 339-2022защита, автоматическое отключение питания
СН 4.04.01-2019потеря напряжения, аппараты защиты
СН 2.04.03-2020нормы освещённости
Методики расчёта и основания

Доступ

Проверьте на своём объекте.

Закрытое бета-тестирование. Для участников программы бесплатны, доступ — по персональному ключу.

Порядок получения

  1. Запросите ключКлюч один на оба раздела: SHINA-IN — здание, SHINA-OUT — наружные сети. В заявке отметьте нужные.
  2. Скачайте архив SHINA 2Один архив на оба раздела. Что нового — в истории версий на страницах разделов.
  3. Установите и активируйтеЗакройте AutoCAD и запустите «Установить.cmd» — прежние беты SHINA-IN и SHINA-OUT установщик заменит сам. После запуска AutoCAD программа спросит ключ. Без ленты (классический вид) — меню «SHINA» в строке меню.

Системные требования

  • Windows 10 или 11, 64-разрядная
  • AutoCAD 2018–2026, полная версия. AutoCAD LT не поддерживается
  • Подключение к интернету для проверки ключа
  • Один ключ на SHINA-IN и SHINA-OUT
